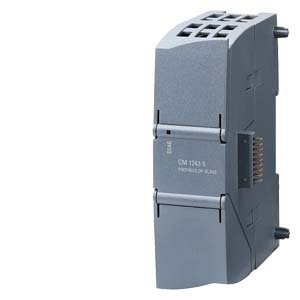

6GK7243-5DX30-0XE0 CM 1243-5

6GK7243-5DX30-0XE0 CM 1243-5

通信模块 CM 1243-5 用于连接 SIMATIC S7-1200 在 PROFIBUS 上作为 DP 主站模块； PG/OP 通信； S7 通信


产品详情

6GK7243-5DX30-0XE0

(EAN: 4019169211215 / UPC: 040892698077)

通讯模块 CM 1243-5


技术数据

产品类型名称CM 1243-5
通信模块 CM 1243-5 用于连接 SIMATIC S7-1200 在 PROFIBUS 上作为 DP 主站模块； PG/OP 通信； S7 通信
传输率
传输率
● 在第一个接口处 / 符合 PROFIBUS9.6 kbit/s ... 12 Mbit/s
接口
接口数量 / 符合工业以太网0
电气连接数量
● 在第一个接口处 / 符合 PROFIBUS1
● 适用于电源1
电气连接规格
● 在第一个接口处 / 符合 PROFIBUS9 针 Sub-D 插口 (RS485)
● 适用于电源3 针端子排
供电电压，电流消耗，损耗功率
电压类型 / 电源电压DC
供电电压 / 外部24 V
供电电压 / 外部 / DC 时 / 额定值24 V
相对正公差 / DC 时 / 24 V 时20 %
相对负公差 / DC 时 / 24 V 时20 %
消耗电流
● 来自外部电源电压 / DC 时 / 24 V 时 / 典型0.1 A
损耗功率 [W]2.4 W
环境条件
环境温度
● 在垂直安装时 / 运行期间0 ... 45 °C
● 在水平安装时 / 运行期间0 ... 55 °C
● 存放期间-40 ... +70 °C
● 运输期间-40 ... +70 °C
相对空气湿度
● 25 °C 时 / 无冷凝 / 运行期间 / 最大值95 %
防护等级 IPIP20
结构形式，尺寸和重量
模块格式紧凑型模块 S7-1200 一倍宽
宽度30 mm
高度100 mm
深度75 mm
净重0.134 kg
紧固类型
● 35 mm DIN 导轨安装是
● S7-300 异型导轨安装否
● 墙壁安装是
产品特点，产品功能，产品组件 / 常规
模块数量
● 每个 CPU / 最大值3
功率数据 / PROFIBUS DP
服务 / 作为 DP 主站
● DPV1是
DP 从站数
● 连接 DP 主站 / 可运行32
功率数据 / S7 通讯
可能的连接数 / 用于 S7 通信
● 最大值8; 与其它 S7 站点的连接最多为 4 个
● PG 连接时 / 最大值1
● PG/OP 连接时 / 最大值3
功率数据 / 多协议运行
有效连接数量 / 多协议运行时
● 不带 DP / 最大值8
● 带有 DP / 最大值8
功率数据 / 远程控制
协议 / 支持
● TCP/IP否
产品功能 / 管理，配置，项目组态
组态软件
● 需要STEP 7 基础版/专业版
标准，规格，许可 / 危险环境
资格证明 / CCC / 适用于防爆区符合 GB 标准是
