6GK7243-1BX30-0XE0 CP 1243-1

6GK7243-1BX30-0XE0 CP 1243-1

通信处理器 CP 1243-1 用于将 SIMATIC S7-1200（作为附加 以太网接口），以及用于 连接至调度台， 通过远动协议（DNP3、 IEC 60870、TeleControl Basic）， 安全（防火墙、VPN）


产品详情

6GK7243-1BX30-0XE0

(EAN: 4019169297455 / UPC: 887621875077)

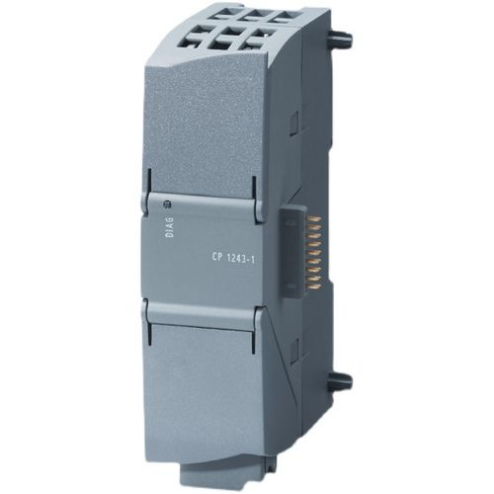

通信处理器 CP 1243-1


技术数据

产品类型名称CP 1243-1
通信处理器 CP 1243-1 用于将 SIMATIC S7-1200（作为附加 以太网接口），以及用于 连接至调度台， 通过远动协议（DNP3、 IEC 60870、TeleControl Basic）， 安全（防火墙、VPN）
传输率
传输率
● 在第一个接口处10 ... 100 Mbit/s
接口
接口数量 / 符合工业以太网1
电气连接数量
● 在第一个接口处 / 符合工业以太网1
● 适用于电源0
电气连接规格
● 在第一个接口处 / 符合工业以太网RJ45 端口
供电电压，电流消耗，损耗功率
电压类型 / 电源电压DC
供电电压 / 1 / 来自背板总线5 V
消耗电流
● 来自背板总线 / DC 时 / 5 V 时 / 典型0.25 A
损耗功率 [W]1.25 W
环境条件
环境温度
● 在垂直安装时 / 运行期间-20 ... +60 °C
● 在水平安装时 / 运行期间-20 ... +70 °C
● 存放期间-40 ... +70 °C
● 运输期间-40 ... +70 °C
相对空气湿度
● 25 °C 时 / 无冷凝 / 运行期间 / 最大值95 %
防护等级 IPIP20
结构形式，尺寸和重量
模块格式紧凑型模块 S7-1200 一倍宽
宽度30 mm
高度110 mm
深度75 mm
净重0.122 kg
紧固类型
● 35 mm DIN 导轨安装是
● 墙壁安装是
产品特点，产品功能，产品组件 / 常规
模块数量
● 每个 CPU / 最大值3
功率数据 / 开放式通信
可能的连接数 / 适用于开放式通信
● 通过 T 模块 / 最大值如 CPU
功率数据 / S7 通讯
可能的连接数 / 用于 S7 通信
● 最大值如 CPU
功率数据 / IT 功能
可能的连接数
● 作为电子邮件客户端 / 最大值1
功率数据 / 远程控制
应用适宜性
● 节点站点否
● 分站点是
● 总站否
连接调度台适于与远程控制基本服务器、WinCC 和 PCS7 一同使用
● 借助永久连接支持
● 备注通过远程控制基本服务器和标准远程协议连接 SCADA 系统
协议 / 支持
● DNP3是
● IEC 60870-5是
产品功能 / 连接中断时的数据备份是; 64,000 个事件
每个站点的数据点数 / 最大值500
参与者数量 / 交叉通信 / 通过 Telecontrol Server Basic
● 发送方向 / 最大值3
● 接收方向 / 最大值15
功率数据 / 远程服务
诊断功能 / 利用 SIMATIC STEP 7 在线诊断是
产品功能
● 利用 SIMATIC STEP 7 下载程序是
● 远程固件更新是
产品功能 / 管理，配置，项目组态
组态软件
● 需要STEP 7 基础版/专业版
产品功能 / 诊断
产品功能 / 基于网络的诊断是
产品功能 / 安全
防火墙规格状态检查
产品功能 / VPN 连接时IPSec, SINEMA RC
加密运算法类型 / VPN 连接时AES-256, AES-192, AES-128, 3DES-168
验证法类型 / VPN 连接时预共享密钥 (PSK)，X.509v3 证书
哈希算法类型 / VPN 连接时MD5，SHA-1，SHA-2
可能的连接数 / VPN 连接时8
