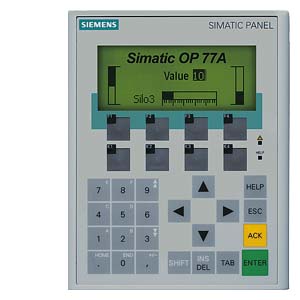

6AV6641-0BA11-0AX0 OP77A

6AV6641-0BA11-0AX0 OP77A

***备件*** SIMATIC 操作员面板 OP 77A LC 显示屏 背光, 4.5" 显示屏 支持图形, MPI-/PROFIBUS-DP 接口 到 1,5MB, 可项目组态 ab WinCC flexible 2004 紧凑型 HSP enthält Open-Source-SW,die 无偿 überlassen wird. siehe beiliegende CD


产品详情

6AV6641-0BA11-0AX0

OP77A


技术数据

***备件*** SIMATIC 操作员面板 OP 77A LC 显示屏 背光, 4.5" 显示屏 支持图形, MPI-/PROFIBUS-DP 接口 到 1,5MB, 可项目组态 ab WinCC flexible 2004 紧凑型 HSP enthält Open-Source-SW,die 无偿 überlassen wird. siehe beiliegende CD
显示
显示屏规格STN
屏幕对角线4.5 in
彩色显示器否
颜色数量2; 黑/白
分辨率（像素）
● 水平图像分辨率160 Pixel
● 垂直图像分辨率64 Pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）100 000 h
操作元件
操作元件薄膜键盘
键盘字体
● 薄膜型键盘
— 可自由标记的薄膜按键是
● 功能按键
— 功能按键数量8
— 带 LED 的功能按键数量4
● 系统按键
— 系统按键数量23
● 数字键盘是
● 字母数字键盘是
● 十六进制键盘是
● 多按键操作是
连接方式
● 鼠标 / 键盘 / 条形码读取器的连接方式- / - / -
安装方式/安装
安装位置垂直
无外部通风时的最大允许倾斜角度80°
输入电流
耗用电流（额定值）0.2 A
接通电流脉冲 I²t0.5 A²·s
处理器
处理器类型ARM
存储器
存储器类型闪存/RAM
用于用户数据的可用存储器256 kbyte
输出类型
Info LED是
电源 LED否
Error LED否
时间
时钟
● 类型软件时钟，未缓冲
● 缓存否
● 可同步否
接口
接口/总线类型1x RS 422，1x RS 485（最大 1.5 Mbit/s）
工业以太网接口数量0
RS 485 接口数量1
RS 422 接口数量1
USB 接口数量0
PC 卡插槽否
CF 卡插槽否
多媒体卡/SD 卡插槽否
防护等级和防护类别
IP（正面）IP65
IP（背面）IP20
NEMA（正面）NEMA 4x（在已安装状态中）
标准、许可、证书
资格证明CE, GL, ABS, BV, DNV, LRS, FM Class I Div. 2, UL, CSA, cULus, EX-Zone 2/22, C-TICK, NEMA 4x
cULus是
在防爆区域使用
● ATEX 区域 2是
● ATEX 区域 22是
● FM I 类 2 级是
船舶建造许可
● 德国劳埃德船级社 (GL)是
● 美国船舶检验局 (ABS)是
● 必维国际检验集团 (BV)是
● 挪威船级社 (DNV)是
